医学超声成像原理
我总结一下医学超声成像的原理
超声成像的步骤
超声波成像需要三个步骤：发射声波，接受反射声波，以及信号分析处理得到图像。
超声波探头是通过压电陶瓷换能器发射超声波，不同的探头能够发射的声波频率不同。医学超声波频率一般是2-13MHz，声波频率越高，衍射越弱，成像分别率越高；但与此同时，频率越高，声波衰减也越快，穿透深度就小。因此，我们在探测心脏的时候，只能用频率较低的声波，否则探测的深度不够，虽然成像效果差一些；而在探测颈动脉、股动脉等表皮下方的血管时，就用频率高的声波，成像好清晰许多。实验中，我们采用的心脏探头为2-4MHz，血管探头为10MHz。
接收反射波的依旧是同一个超声波探头，压电陶瓷换能器将声波信号转换成电信号，之后电脑上的系统进行信号处理成像。

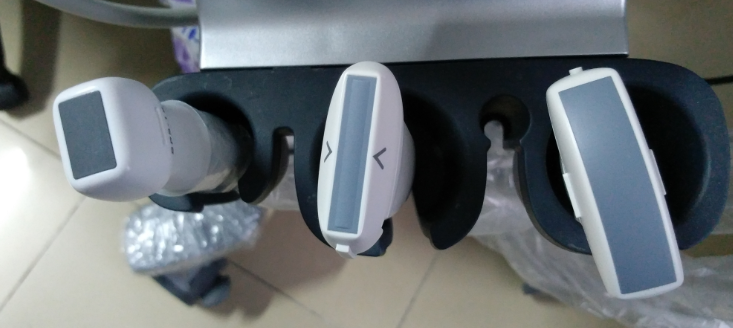

超声探头，从做到右依次是：心脏探头、血管探头、腹部探头
B超
B型超声波显示的是探头面向的组织切面的二维灰度图。我们知道确定二维灰度图上的每个点需要3个信息，横坐标、纵坐标和灰度。这些是怎么得到的呢？由于超声波在人体内接触到组织会反射，不同的组织声阻抗不同，根据接收到的回波反射率计算得到声阻抗，对应于图上的灰度（如血管壁的组织声阻抗差不多，在图像上的灰度就差不多，就能看出来是血管的形状）。假设探头是一维的，那么探头上每一个探针的位置就对应一个横坐标。纵坐标是由发射和接收声波的时间差决定的，假设声波在人体中传播速度相同，那么时间越长表示反射组织的位置越深。最后由得到的灰度图，可以看到组织轮廓，并可以进行测量，如血管直径，面积等等。
当然，具体的成像过程远远比这个复杂，因为B超是实时的，如何区分发射波、反射波、如何去除噪音，放大信号，信号处理非常复杂，我也不清楚。但以上简单的描述，已经足够我们大致了解成像的过程。

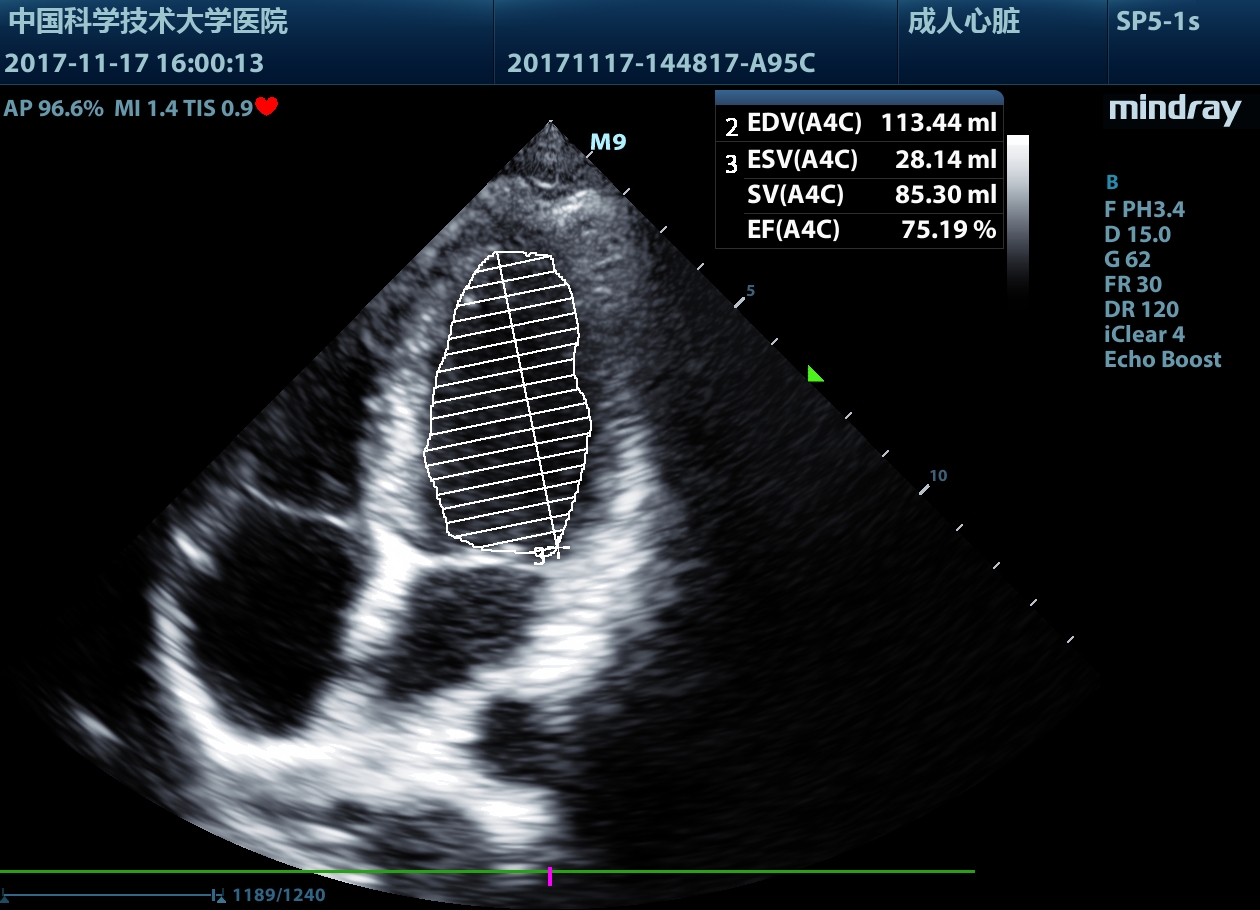

我的心脏超声成像，阴影部分为左心室，通过描迹测量左心室容积，最上方为心尖
多普勒效应测量血流速度
多普勒效应我们中学物理都学过，无论是发射者还是接收者相对声波传播介质运动，都会引起观察到的声波频率的变化。

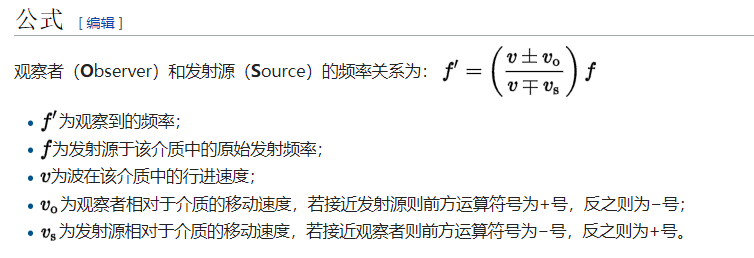

截图自维基百科：多普勒效应

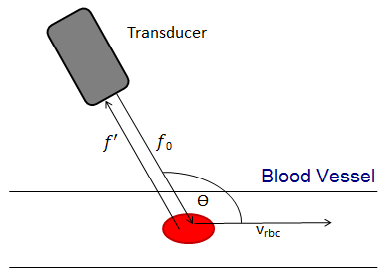

利用多普勒效应测量血流速度如下图，探头发射声波的方向和血流方向的夹角为 \theta，发射声波频率为 f_0，反射声波频率为 f’，多普勒频率也就是频移为f_D，声波在人体组织中传播速度为c，血流速度为v
图来自可汗学院
则由多普勒频率可以计算得到血流速度，公式如下
血流速度公式
它的推导过程主要就是套两次多普勒效应公式，发射时认为接收者（血液）相对声波介质（人体组织）运动，而回收时认为发射者（血液反射声波）相对介质运动。然后相加项近似两个频率不变得到分母的2f_0。
彩超：彩色多普勒（CW)
之前做彩超检查子宫，我就问给我检查的护士姐姐啥是彩色超声波，因为我发现无论是检查结果还是他们的显示屏都是黑乎乎的，完全不知道彩色在哪里。

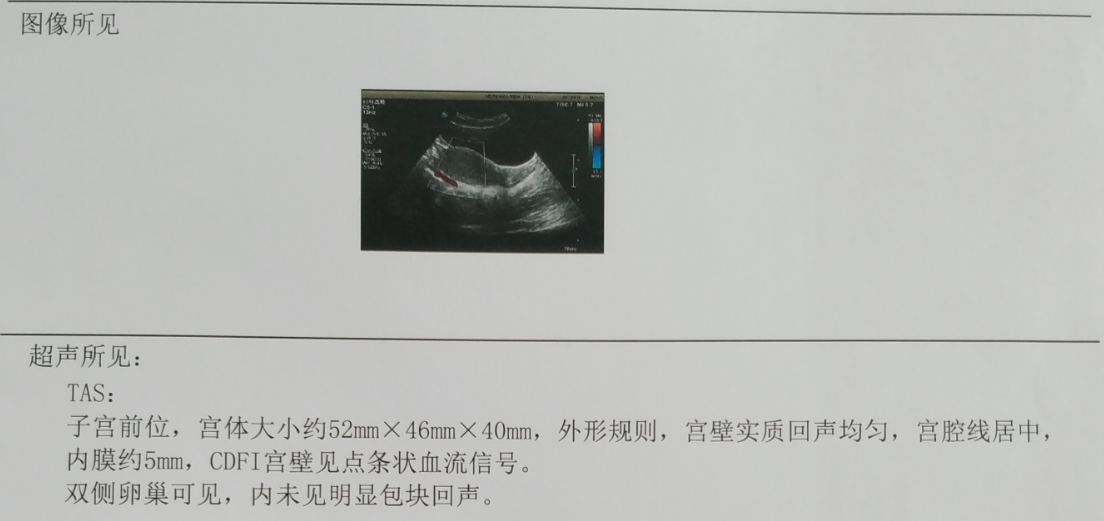

这是我妇科检查结果，彩色多普勒图像
彩超相比于B超，通过多普勒效应测量血流的速度，并在图像中通过着色来表出来。所以这个彩色并不是直接反应人体组织颜色的，颇令人失望。一般来讲，图像中红色表示血流方向是迎面而来，而蓝色表示血流方向是离你而去。同时，颜色越深表示血流速度越快。
脉冲多普勒（PW）
脉冲多普勒的原理不太懂，网上查了一下彩色多普勒和脉冲多普勒的区别，大概是方法不太一样，也有各自的优缺点。实验时，我们通过脉冲多普勒得到血流速度的频谱，也就是血路速度随时间的变化图（波形图），不是人体组织的成像图。通过测量两个血流速度脉冲之间的水平距离（时间差），就可以计算得到心率，如果在彩色多普勒图像（B型超声图像也行）测量血管的直径，进而计算出血管的面积，再乘以血流速度的波形图一个周期内曲线下方的面积（积分），就可以得到血流量（一分钟内流过的血流体积）

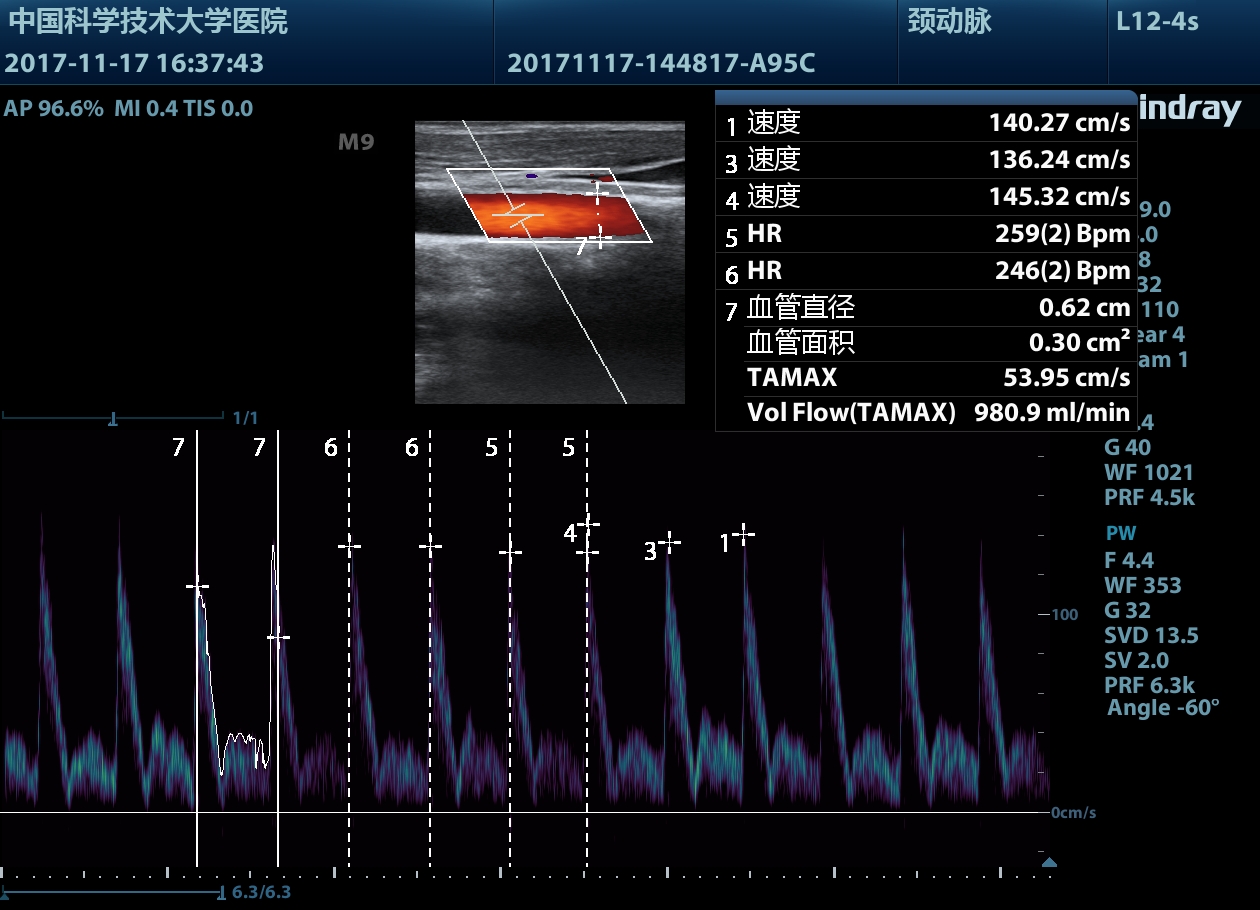

下图就是我的颈动脉彩色多普勒成像（上部分），和脉冲多普勒成像（下部分），并且测量了血流速度的峰值、心率（2倍心率）、血管直径和血流量（VolFlow）等信息
我的颈动脉血流速度、血流量的测量
总结起来，医学超声仪器的物理原理：用压电换能器发射和接收超声波，通过反射率、接收时间、探针位置得到组织轮廓成像，通过多普勒效应测量血流速度。B超成像是二维的灰度图，反应组织轮廓，彩超是二维灰度图上加了血流速度的信息，脉冲多普勒得到的是血流速度随时间的变化波形。
想起来一个有趣的地方，用脉冲多普勒的时候，仪器会发出跳动的声音，无论是测量血管还是心脏。我不知道这个声音，是我心跳或者血流脉冲声音的放大，还是仪器自带的声音，配合我心跳的跳动而播放。
一些自问自答：
1.血流速度怎么测量：多普勒效应
2.血流量怎么得到：血管面积乘以血流速度的积分
3.心率怎么得到：脉冲多普勒中，两次血流量最大值的之间间隔为周期
4.心脏容积怎么得到：描迹自动求面积
5.血管面积怎么得到：描迹或者测量血管半径
6.心功能怎么得到：心收缩和心舒张的左心室心脏容量的比值
7.彩色多普勒和脉冲多普勒的区别：一个是二维成像图、一个是频谱
