这个实验数据处理就做五张图,分别画出伏安特性曲线并估算波长,再做LED发光强度特性曲线。实验过程中,RGB配色实验蛮好玩的。

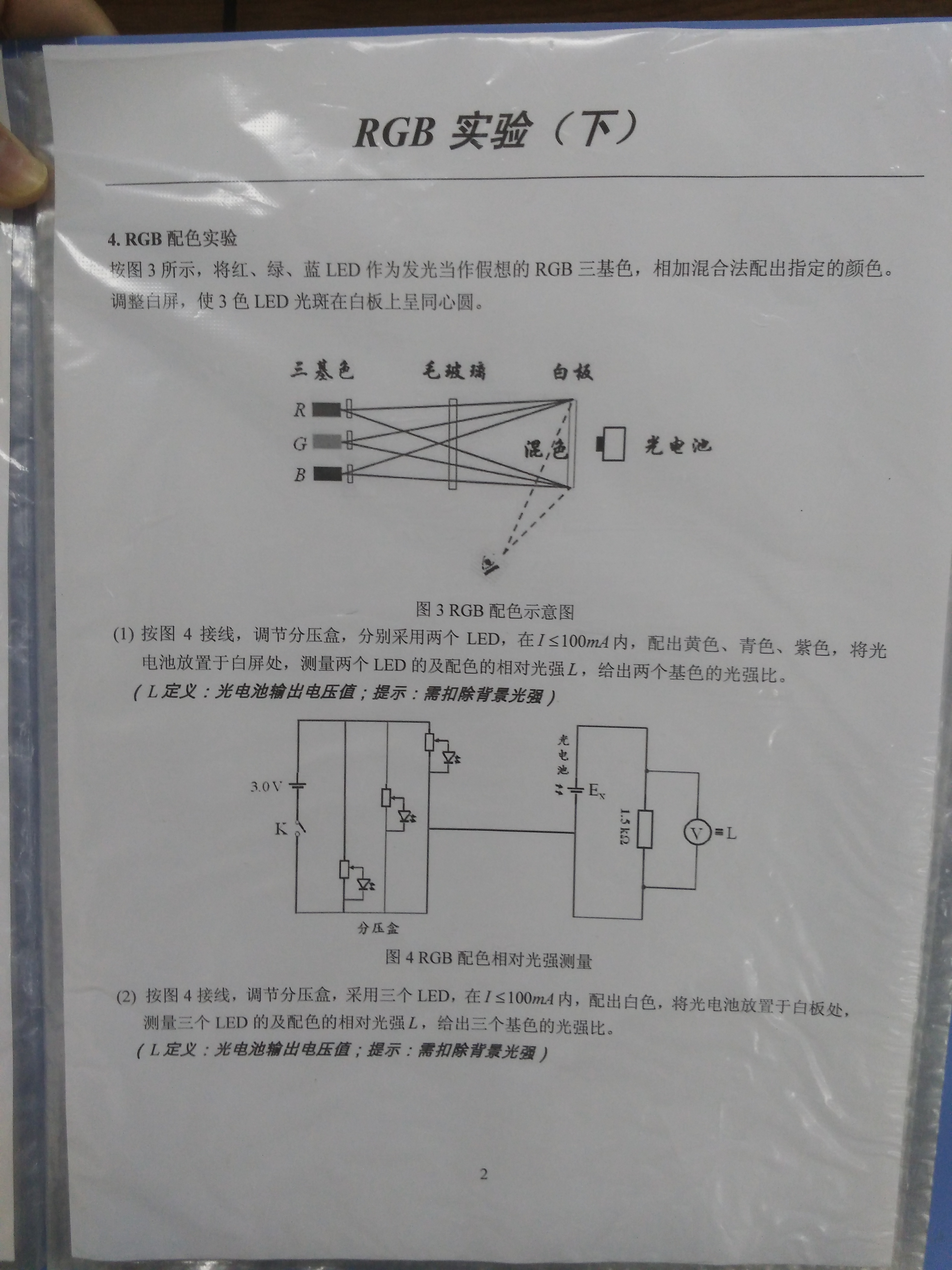

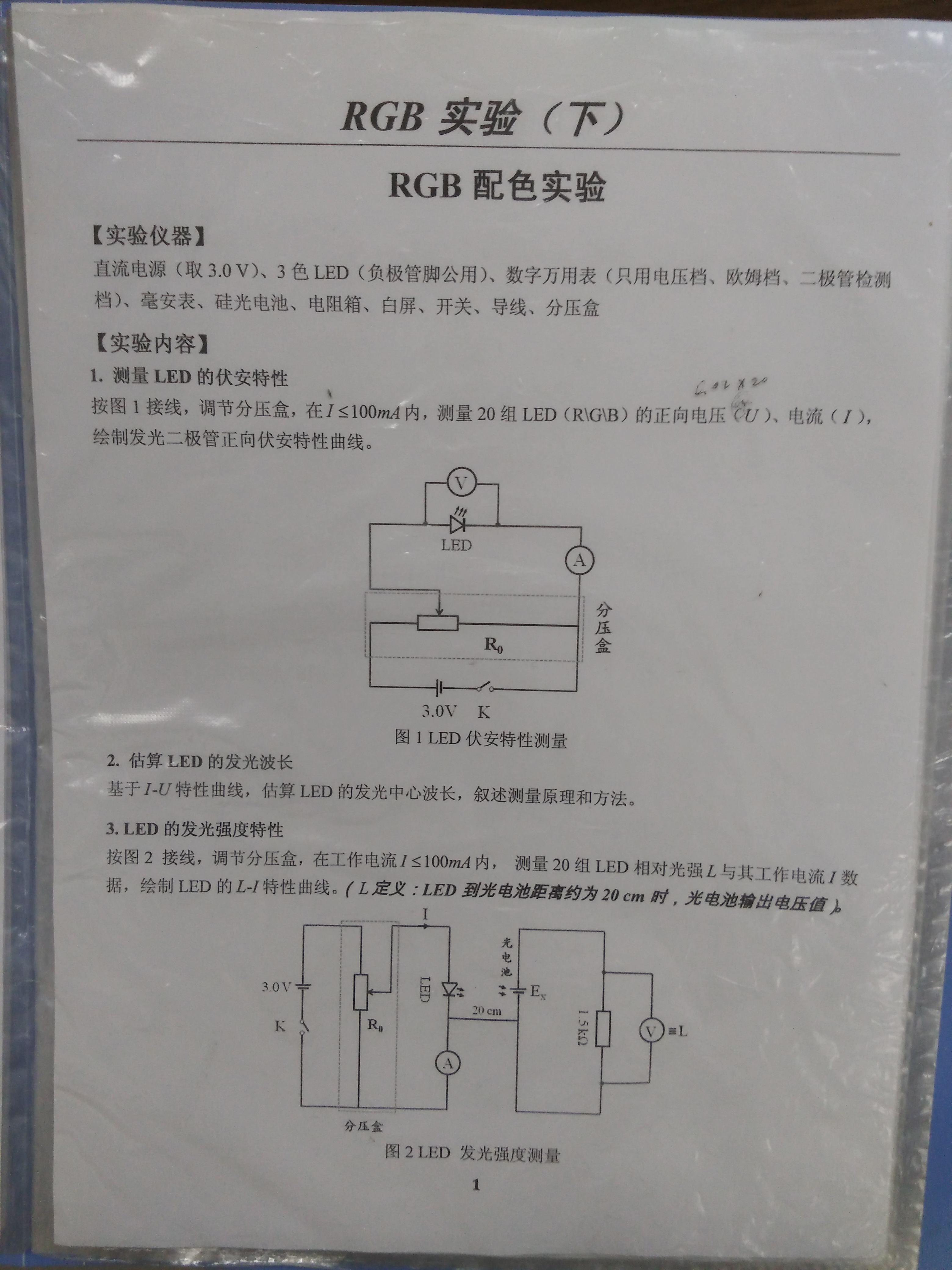

实验要求

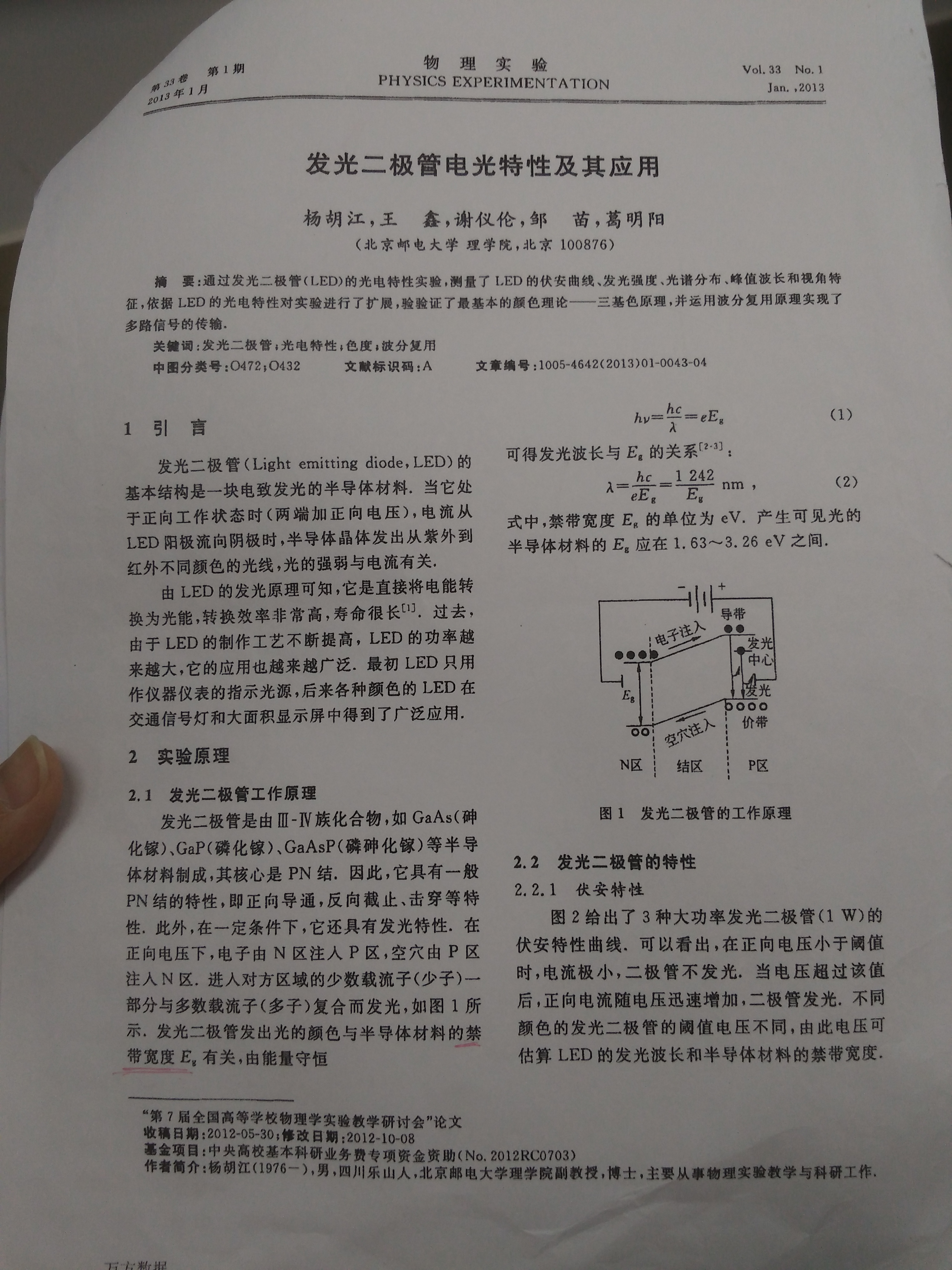

估算波长的办法

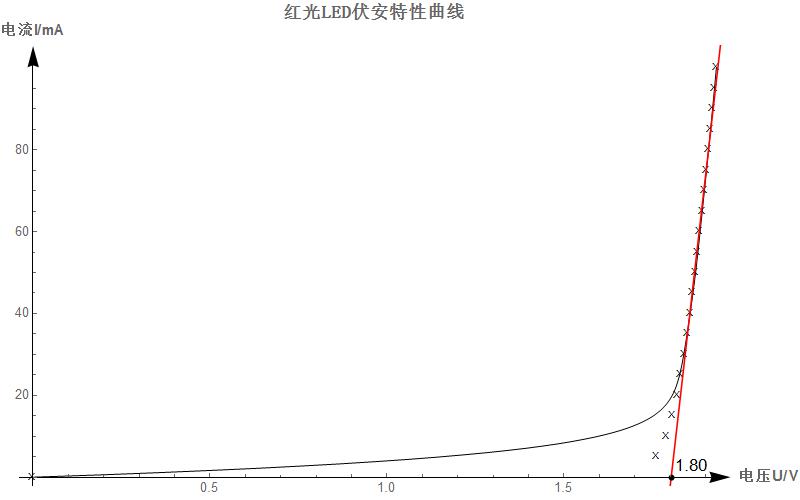

Eg就是下图中电压横轴的截距离

作图分享

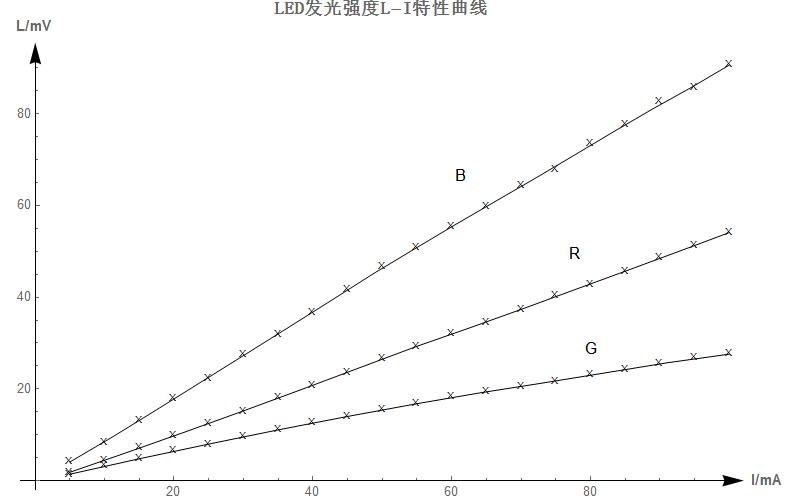

LED发光强度特性L-I曲线

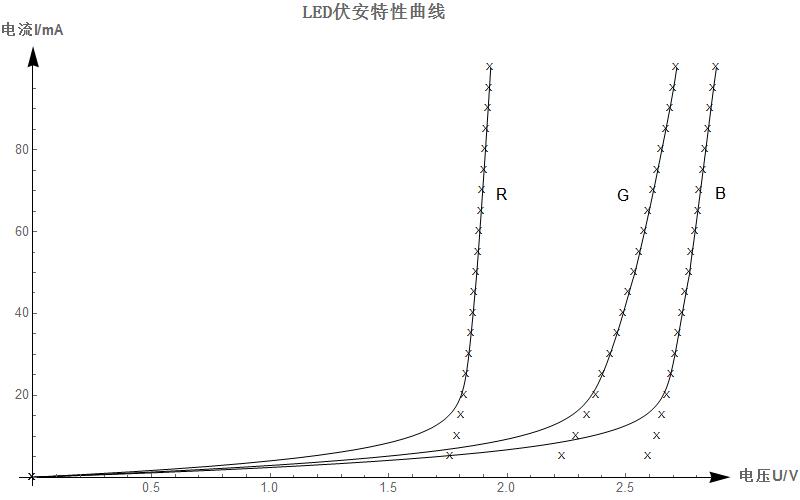

LED伏安特性曲线

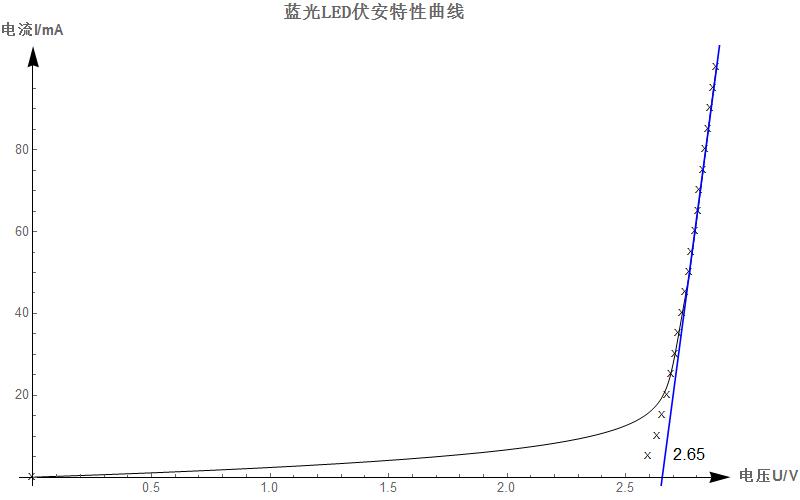

蓝光LED伏安特性曲线

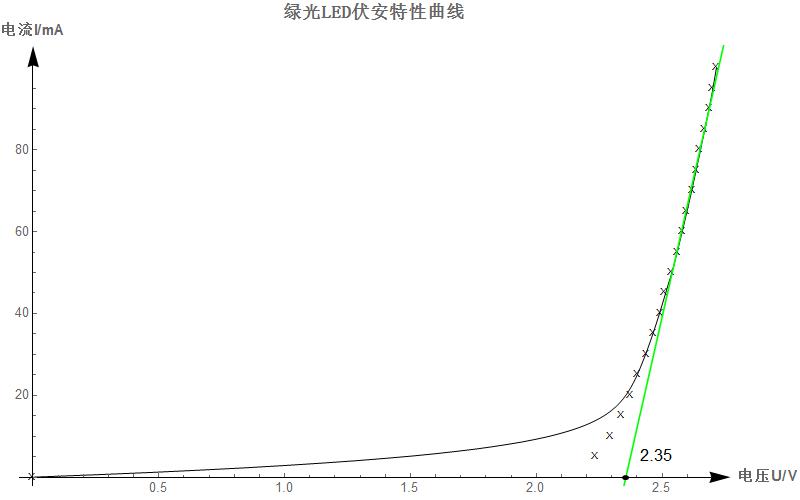

绿光LED伏安特性曲线

红光光LED伏安特性曲线

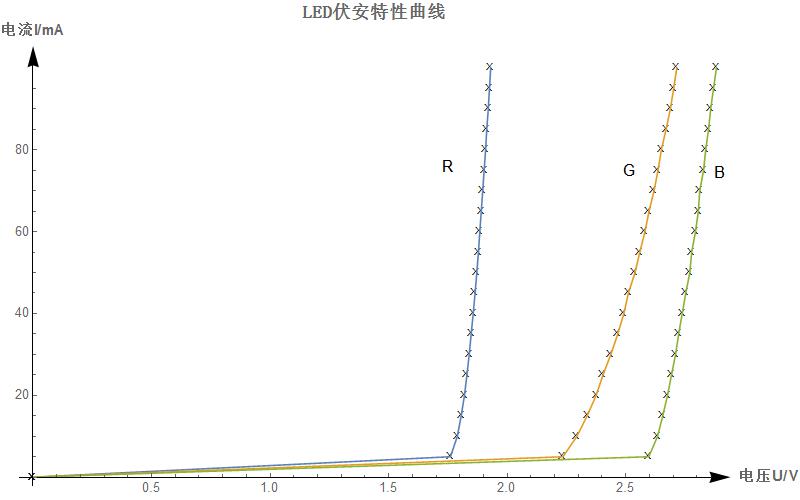

这张图和第一张图,作图的函数不同

配色数据

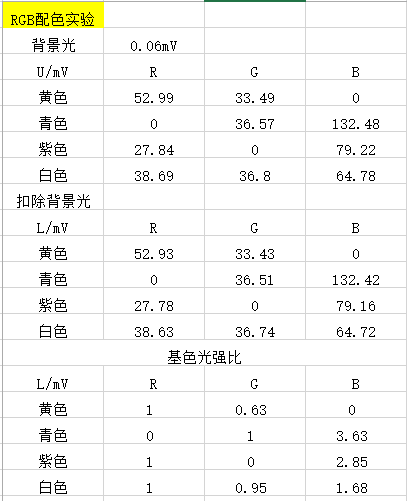

RGB配色实验
